DIC微分干涉显微镜下的世界

1952年，在相差显微镜原理的基础上发明了微分干涉显微镜，微分干涉英文名叫DIC，是相衬显微镜的一种。与相差显微镜相比，其标本厚度可以略厚一点。微分干涉显微镜相较于一般的显微镜有四个特殊的光学组件：起偏器、DIC棱镜、DIC滑行器和检偏器，并且搭配专门的DIC物镜进行微分干涉观察。

DIC的原理为显微镜光源通过聚光系统前面的起偏器时光线发生线性偏振，再经过聚光镜中的DIC棱镜将一束光分解成偏振方向不同的两束光（x和y），最初这两束光相位一致，在穿过标本相邻区域后，由于标本的厚度和折射率不同，引起了两束光发生了光程差。在物镜后焦面处安装的DIC滑行器把两束光合并成一束。最后光束穿过检偏器。

x和y波的光程差决定着透光的多少。光程差为0时没有光穿过检偏器，光程差为波长一半时，穿过的光达到最大值。于是在灰色背景上，标本结构呈现出暗亮差。光程差可改变影像的亮度，为了使影像反差达到最大，可通过调节DIC滑行器来改变光程差，使得标本的细微结构呈现出正或负的投影形象，通常是一侧亮，而另一侧暗，这便造成了标本的人为三维立体感，类似大理石上的浮雕。

DIC微分干涉显微镜分为透射DIC和落射DIC两种，落射DIC通常用于观察电路板等不透明的金相、工业类样品，透射DIC通常用于观察透明的活体细胞或者经过透明化处理的样品，适用于研究活细胞中较大的细胞器，如果接上录像装置可以记录活细胞中的颗粒以及细胞器的运动。活细胞由于是透明的，不容易被发现，所以需要有些地方相互对比明显才可观察。微分干涉显微镜可使细胞的结构，特别是一些较大的细胞器，如核、线粒体等，立体感特别强，适合于显微操作。目前像基因注入、核移植、转基因等的显微操作常在这种显微镜下进行。

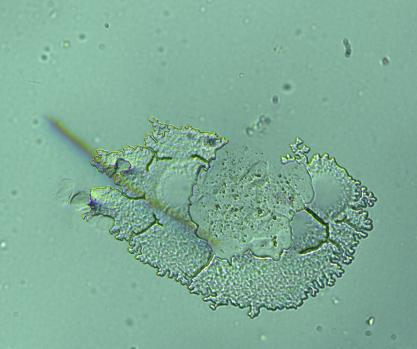

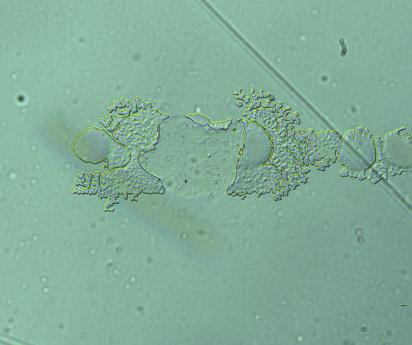

当我们用普通明场显微镜观察屏幕水晶膜样品损伤部位时，屏幕水晶膜样品损伤部位轮廓结构看不清晰，且样品的反差效果不明显，难以找到屏幕水晶膜的损伤部位，而我们利用明美微分干涉显微镜MJ43+MC50-S相机观察屏幕水晶膜损伤部位时，如图一、图二所示，我们可以很清晰的看到屏幕水晶膜的损伤部位的轮廓结构，且其结构边缘有很好的反差效果，使屏幕水晶膜样品损伤部位呈现出很好的立体浮雕的感觉，细节非常清晰明了。
