偏光显微镜观察塑料结晶检测遇到的难题

福建大学夏老师正在研究环保型和易化解型的塑料，需要在塑料融合结晶后，通过结晶状态来分析内部的结果。
在研究过程中发现查看不到塑料高分子的溶解结晶的偏光效果，老师怀疑是明美公司的数码偏光显微镜对偏光观察效果不好。明美工程师多次使用大理石等样品进行观察，都能看到老师所需要的偏光效果，那到底是老师对显微镜操作便用问题还是明美产品的问题呢？工程师带着疑问从广州飞到福建协助老师查找原因。

工程师到达福建后经过多次的试验后，判断应该是样品制作中出现问题。一方面是可能样品在溶解时候，温度不够，另外一个方面是在溶解时样品压得不够薄。在针对这两个问题，工程师都做了尝试，在温度升到350的时候，样品在经过压制，并在恒温加热台加热状态下，插入λ补偿器后，可以看到效果，这只是在低倍的时候看的比较清楚明显，但在高倍的时候，比较模糊，这也可能关系到样品不够薄。老师与其他高校的研究者讨论后便确定这确实是由于样品问题而导致的。

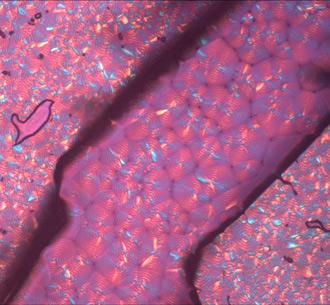

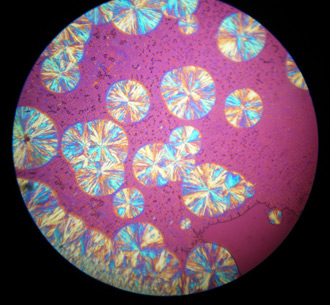

这个是在其他高校用相机拍摄的，由于这个样品处理比较好，压的比较薄，样品在融化的时候没有大量的晶体连在一起，用的是60X拍摄的。	这个是用数码偏光显微镜，10倍的时候拍摄的，由于样品压的不够薄，导致晶体没有比较明显的细节，特别是在高倍的时候很模糊。
